В очередной раз взглянув на переходник с microSD на SD, мне в голову пришла идея: а можно ли смастерить переходник в обратную сторону, так сказать с SD на microSD, перелопатив добрую кучу сайтов и форумов, пришел к выводу что такая "гениальная" идея уже приходила в голову людям. Когда один чувак прибацал SD флешку на телефон Моторола V635 Решив повторить подвиг этого "гения", притом немного модифицировав, сделать себе переходничек для КПКшки, чтобы можно было практически любую флешку подрубить к коммуникатору. Итак в качестве донора был взят труп гигабайтовской видеокарты, (почившей раньше времени из за неосторожного обращения с кристаллом), ну да ладно, слёзы насчет её были пролиты уже давно, и также давно она у меня валялась без дела.

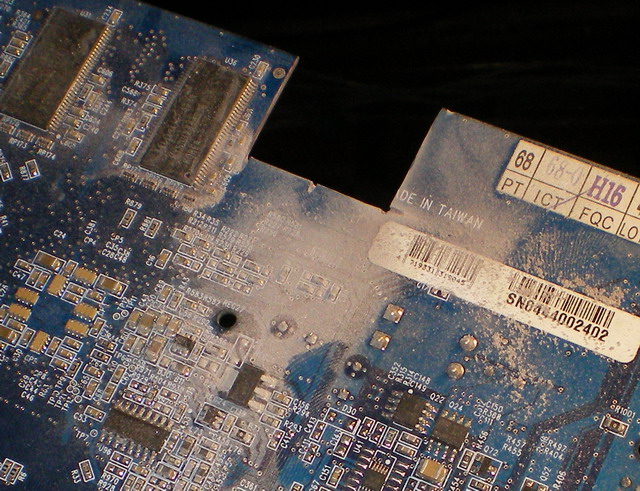

Итак, её звездный час настал, (хотя впринципе можно было взять любой другой фольгированый геттинакс) в том месте где фольга покрывала сплошником плату, была приложена microSD и аккуратно, иголкой, был очерчен её контур. Дальше как говорится у кого какие возможности, раньше бы я пилкой по железу ловил бы гемор выпиливая её, сейчас же не так давно у меня появилось чтото типо мини болгарки, так что я действовал ей, правда пыли было море:

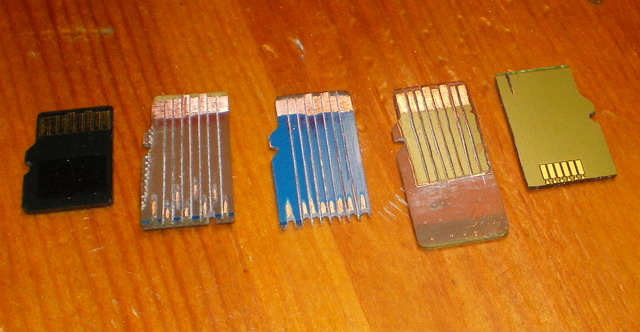

У меня как видете, получилось не с первого раза (хотя я был трезвый и пива не пил, хоть и очень хотелось:):

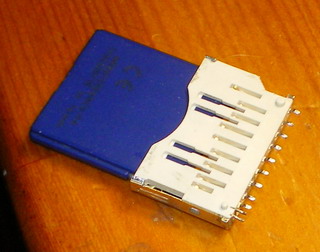

Далее после выпиливания, пришлось её немного утоньшить - отщипить пару слоев геттинакса, далее на той стороне где фольга, были размечены так называемые контакты, и по линейке выцарапаны конавки, с помощью резака и иголки, чтоб разделить дорожки. Желательно тестером прозвонить их на замыкание после того как все царапанья закончатся. Далее, когда заготовка у меня была готова, необходимо было добыть вторую часть переходника - гнездо под SD, я его взял также от безвременно почившего картридера, окуратно отпаяв:
Немного поразмыслив, было принято решение до кучи раздербанить шлейф IDE на 40 жил, он был оккуратно обрезан по длинне и отделено нужное количество жил. Далее ориентируясь по схеме "гения"? кстати статья находится тут

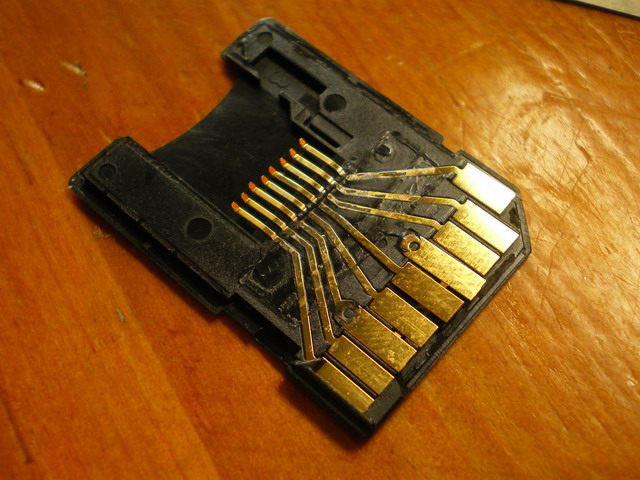

И разобрав и подсмотрев соединение в переходнике с microSD на SD:

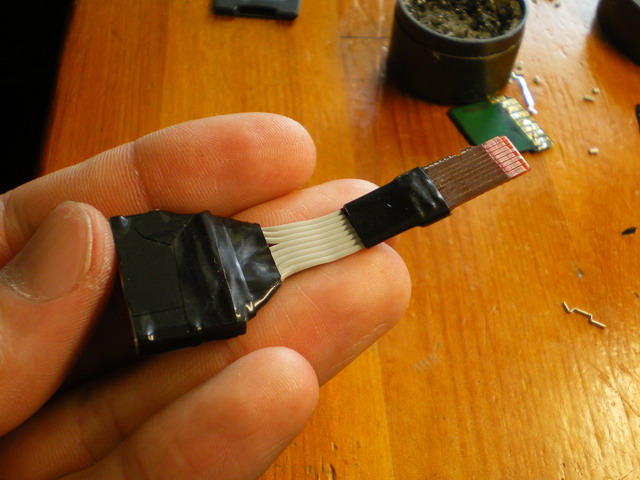

Был спаян переходник, который в итоге получился вот таким:
Все, при испытаниях ни одно тело не погибло, все прошло успешно, и переходник и по сей день служит мне верой и правдой:)
Автор - молодец! Очень помог Ваш опыт. У меня навигатор в машине установлен стационерно и к разъему так просто не подберешься. Такой удлинитель позволяет без проблем подключать к нему карты памяти. Жаль, что нет в продаже готовых переходников.
Ну насчет SDUO не знаю, не тестил, а вот насчет скорости, должна быть такаяже как у флехи, я вставлял в КПК SDHC Класса 6, скорость копирования файлов была выше чем на простой microSD, так что я думаю на скорость переходник не влияет
у меня вопрос вот например на SD флешке написано class 6... карочи, упадет ли скорость передащи данных между флешкой и устройством при использовании этого проводника? на полную ли скорость будет работать SD ?
Лучше бы в школе русский язык учил, а флешка умерла окончательно и бесповоротно, попыток её починить было много. А данный девайс уже много раз меня выручал, надо допустим снимок с фотика скинуть комунибудь, а под боком кроме КПК или телефона нифига нет....... Ваши действия? (Версия - прийти домой и скинуть через комп, не канает)
