Переделка кассетника Pioneer-KEH1940 и им подобных.

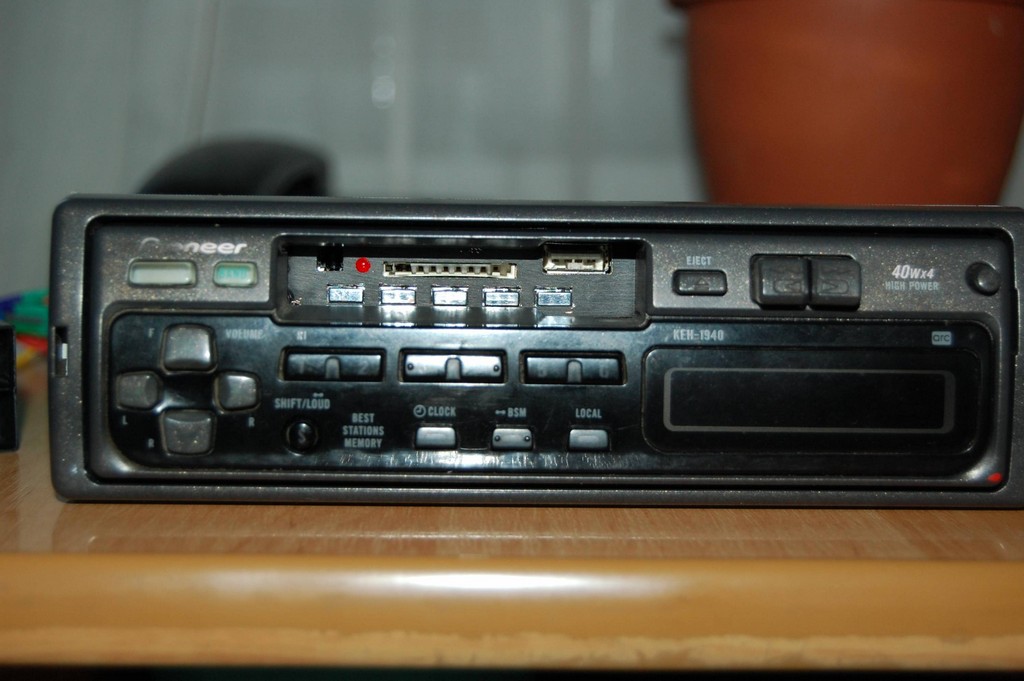

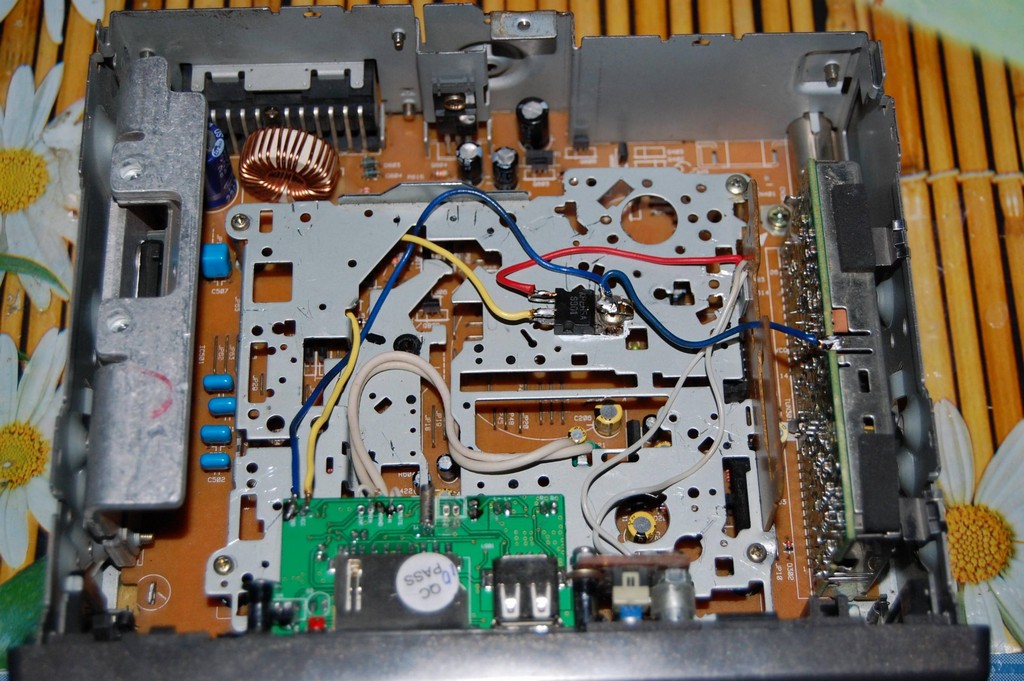

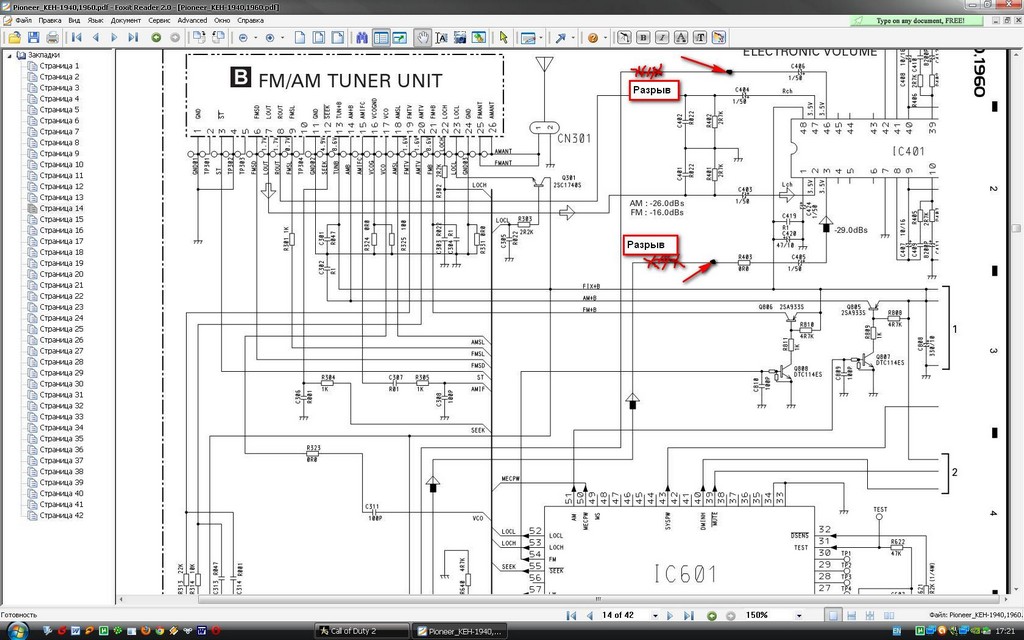

Добавлю свою переделку кассетной магнитолы.Ни для кого не секрет,что китайская магнитола,так называемая Car MP3 Plaer неплохо воспроизводит флешки и карты памяти,и мягко говоря не очень хорошо радио частоты FM. Все потому,что в китайцах тюнер построен на малюсенькой микрухе а в брендах это отдельный блок.У кого остались любимые кассетные Пионеры,Соньки,Кенвуды,Филипсы и т.д. и не хочется с ними расставаться,а MP3 с флешки или карты памяти слушать хочется - вам сюда. Для переделки понадобится сам модуль MP3 Это готовый блок без радиомодуля,есть варианты такого размера с дисплейчиком. Края модуля я вплавил в шахту кассеты,удалив шторку кассеты. От лентотяги оставил только нижнюю часть с платкой переключателя приемник-кассета.Эта платка вместе с нижней частью лентотяги вставляется в родное гнездо.Также эта желязяка служит для теплоотвода КРЕН-5А Рядом с самим модулем расположил микропереключатель,как раз напротив кнопки выброса кассеты-egect. Этим микриком переключаю режим: нажал-играет мр3 модуль,еще нажал,микрик разокнулся-ирает радио.Питание на модуль взял с плюса питания моторчика лентотяги через стабилизатор 5V КРЕН-5А Плеер питается напряжением 5V,по этому КРЕН5А необходима. При работе радио питание на эту микруху не поступает,т.е. модуль МП3 обесточен,что есть гуд.Сам выход плеера взял с линии.Крайние выходы скорее предназначены для наушников или оконечных усилителей,оттуда сигнал брать не стоит. И еще,не стоит подключать плеер вместо головки мага,иначе сигнал пойдет через усилитель воспроизведения кассеты и будет каша а не звук.Подключайте минуя этот У.В. как показал на схеме. В результате имеем отличный звук как приемника,так и МР3 плеера,к тому же с пульта можем выбирать по номеру трек и еще предустановки эквалайзера поп,рок,классика,линейный.Есть пауза,выкл и запоминает пследний трек,даже если отлючить питание. При этом дизайн мага остался в первозданном виде. Магнитола имеет стандартный диапазон FM 87,5-108 и АМ диапазон волн,так что запарки ни какой. Вот что собственно получилось ! Как бы вживую этот модуль можно увидеть здесь: www.youtube.com/watch?v=E8lMJQVJJrU Полное название его Digital Audio MP3 Player Module with Remote Controller for Car USB SD
Наверное тема мёртвая. Но всем, кто ещё заморочится на переделке касетного мафона в мп3, скажу, что я победил хитроумный лентопротяжный механизм . И теперь могу воткнуть мп3 в любой старый мафон или музыкальный центр имеющий лентопротяг, но не имеющий современный цифровой носитель. Так, что извините, что просил о помощи, сам справился.
Здрасте! Помогите советом. Переделываю Сони ХР-с2803 (вместо касеты мп3 плеер). Всё работает, но только когда крутится касета. Все попытки обмануть автостоп не увенчались успехом. ( уже два месяца вечерами ломаю и голову и мафон). Подскажите, как можно выбросить лентопротяжку и подключить вместо неё мп3 плеер. В мафоне лентопротяжка с электронным переключением. (т.е. с микролифтом) Спасибо. (хотя уже и не надеюсь)
Выдалось время почитать статейку более вдумчиво, если перефразировать одного известного киноперсонажа "за идею 5+, а за исполнение неуд". Во первых, кнопки находятся глубоко, и нажимать их не слишком удобно, а переключать пультом на любителя, во вторых интересно посмотреть на вставленную флешку SD , её обратно выковырять реально или только после снятия панели, тоже самое и про USB (про нажатие кнопок при вставленной SD карте думаю стоит промолчать). Судя по надписям на Кар модуле, RIN и LIN это линейный вход в модуль, и припаивать проводки следовало как раз к L+ L- (левый канал) и R+ R- (правый канал) судя по фоткам модуля, по ходу дела туда сигнал приходит сразу с АЦП, хотя если и так играет, то пофиг. Вопщем идея понравилась, исполнение не очень.
Во первых,если хочется вытащить кнопки наружу,это как кому понравится.Если прицепить блок к панели,то о ее названии как (съемной)придется забыть.Хотите выставляйте,дело вашей фантазии.В модуле гнезда L+ L-,R+ R- ни что иное,как выходы на мини спикеры,общего провода там нет,попробуйте-это все равно,что выход на акустику,прицепить на предварительный.А RIN и LIN как раз и работают как линейный выход.Музыка с них ирает качественно.А то,что на них нарисовали IN,не проверял на вход,главное,что работают как OUT.По поводу вытащить вставить флешку-а вы ее каждую минуту вытаскиваете?Целью было сделать качественный МР3 плеер,и иметь отличный тюнер и не менять дизайн.С виду кассетник обычный,и воры не позарятся.К тому же это может повторить человек,не сильно владеющий знанием радиотехники.
Следующим аппаратом будет KENWOOD KRC-358R,сделаю с процесса фотки подетальней,PIONEER благополучно работает в машине брата,он качеством очень доволен.
По поводу L+- и R+- выходы с микрухи MD2603B,это есть усилитель,к тому же похоже мостовой,потому как кондеров нет и выходы прямо с ног микрухи.У меня такая на мини спикерах стоит,динамики маленькие,но орут мама не горюй,причем выдают и бас и высокие.Сам удивляюсь китайцам.Правда 3 часа работы-вранье,на средней громкости отсилы 30мин протянут,а то и меньше.Вот такой(http://tehnomarket.in.ua/product_info.php?products_id=396)
